Устройства и приспособления для сбора и сепарации магнитного мусора

Устройство на постоянном магните для сбора и сепарации магнитной и ферромагнитной пыли, опилок и стружки

Устройство предназначено для сбора вручную небольших объемов магнитной или ферромагнитной пыли, опилок, стружки, мелких деталей с любых поверхностей, включая стальные (опробовано на стальных плитах толщиной до 15 мм и стальных трубах с толщиной стенки до 10 мм). С его помощью можно производить очистку от ферромагнитного мусора деталей, конструкций, машин, механизмов и помещений. Устройство может использоваться также в качестве магнитного сепаратора для разделения вручную небольших количеств магнитной (ферромагнитной) и немагнитной фракций. Внешний вид устройства показан на рис. 1. Устройство состоит из постоянного магнита, установленного в закрытом корпусе, предотвращающем налипание ферромагнитного мусора на магнит. Магнит может перемещаться с помощью рукоятки. В рабочем положении рукоятка опущена. Оператор вручную несколько раз проводит устройством по очищаемой поверхности (можно совершать круговые движения). Ферромагнитный мусор при этом прилипает к днищу устройства (рис. 2). Когда очистка завершена, или объем налипшего на днище устройства мусора не позволяет эффективно ее продолжать, производится сброс мусора (рис. 3). Устройство подносится к контейнеру для сбора отходов, рукоятка переводится в верхнее положение (оттягивается), и ферромагнитный мусор под действием силы тяжести падает в контейнер.

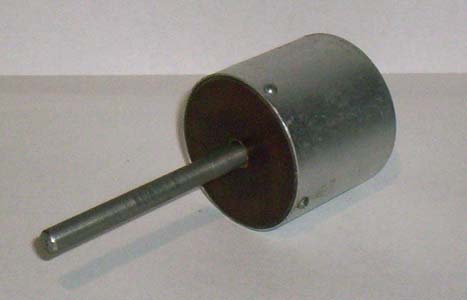

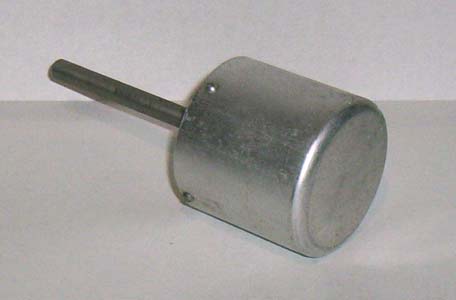

Рис. 1. Устройство на постоянном магните для сбора ферромагнитной пыли и стружки Размеры: диаметр 65 мм, высота 100 мм.

Рис. 2. Устройство на постоянном магните для сбора ферромагнитной пыли и стружки: вид снизу с налипшими на днище стальными опилками.

Рис. 3. Сброс ферромагнитного мусора.

Усовершенствованный вариант устройства с многополюсным кольцевым постоянным магнитом показан на рис. 4. Намагничивание постоянного магнита производилось в установке импульсного намагничивания [2] с многополюсным индуктором.

Рис. 4. Усовершенствованный вариант устройства на многополюсном постоянном магните для сбора и сепарации ферромагнитной пыли и стружки Размеры: диаметр 65 мм.

Ссылки:

1. Постоянные магниты: Справочник / Альтман А. Б., Герберг А. Н., Гладышев П. А. и др.; Под ред. Ю. М. Пятина. - 2-е изд., перераб. и доп. - М.: Энергия, 1980. - 488 с., ил.
2. Установки импульсного намагничивания и размагничивания постоянных магнитов

Словарь терминов:

• Магнитный сепаратор - устройство для отделения магнитных веществ (ферромагнетиков) от немагнитных или слабомагнитных, принцип работы которого основан на использовании сил магнитного притяжения.
• Многополюсный магнит - постоянный магнит, имеющий более одной пары магнитных полюсов.
• Намагничивание - воздействие на образец магнитным полем, вследствие которого у образца появляется отличная от нуля остаточная намагниченность.
• Постоянный магнит - объект, создающий магнитное поле за счет собственных внутренних элементарных электрических токов, текущих без использования внешнего источника энергии в составляющем объект материале.
