Установки импульсного намагничивания
и размагничивания постоянных магнитов

Постоянные магниты широко применяются в различных изделиях – динамических головках, электродвигателях, датчиках уровня жидкости, датчиках расхода жидкости, газа, датчиках перемещения, приближения, давления, угла поворота, наклона и других. При их изготовлении возникает задача намагничивания постоянных магнитов до насыщения. Причем процедуру намагничивания желательно производить в уже собранных изделиях, что облегчает процесс сборки (не требуются усилия по центровке, нет необходимости в защите от ферромагнитной пыли и стружки, не нужно соблюдать полярность магнита). Для этой цели могут использоваться установки намагничивания импульсного типа. В их состав входит генератор мощных импульсов тока и намагничивающее устройство - индуктор (соленоид или электромагнит).

Разработаны два типа генераторов мощных импульсов тока различных модификаций:

1. Без накопителя энергии:

2. С накопителем энергии:

Генераторы без накопителя энергии более надежны, проще в эксплуатации и ремонте, обладают большей производительностью и дешевле, чем генераторы с накопителем энергии, но им для работы в некоторых случаях требуется сеть переменного тока 220/380 В с низким внутренним сопротивлением [1].

Генераторы с накопителем энергии позволяют использовать бытовые сети переменного тока 220 В.

Намагничивающие устройства в зависимости от назначения отличаются между собой конструкцией, размерами, конфигурацией зоны намагничивания и амплитудным значением индукции магнитного поля в этой зоне. Конструкция намагничивающих устройств определяется маркой используемых магнитов и формой изделий, в которых эти магниты применяются. Вообще говоря, для каждого изделия и каждой марки магнита разрабатывается отдельное намагничивающее устройство. Для намагничивания изделий с магнитами из феррита бария, стронция или легированного редкоземельными металлами применяются намагничивающие устройства, позволяющие получать поле с амплитудой магнитной индукции до 1 Тл в зоне намагничивания. Для намагничивания редкоземельных магнитов (РЗМ) состава неодим-железо-бор и самарий-кобальт необходимы намагничивающие устройства с амплитудой индукции до 3 Тл. В некоторых случаях, используя специальный режим предварительной термообработки РЗМ, можно существенно понижать амплитуду магнитной индукции в зоне намагничивания. Это позволяет использовать для намагничивания редкоземельных магнитов устройства, разработанные для намагничивания ферритов.

Контроль амплитуды магнитной индукции в установках может производиться с помощью тесламетров с датчиками Холла [6].

Процесс производства, как правило, сопровождается появлением бракованных изделий. Стоимость постоянных магнитов достаточно высокая, поэтому возможность их повторного использования позволяет сократить производственные издержки. Разборка бракованного изделия с намагниченными магнитами затруднена, магниты при этом могут терять свойства или раскалываться. Для облегчения процедуры разборки магнит желательно предварительно размагнитить. Размагничивание можно произвести в установке размагничивания, в комплект которой входит биполярный генератор мощных импульсов тока, позволяющий получать последовательность импульсов тока с затухающей амплитудой. Для частичного размагничивания может использоваться емкостной накопитель энергии (с неполной зарядкой).

Для проверки качества намагничивания и размагничивания постоянных магнитов могут использоваться различные приборы для измерения магнитных полей [6].

Установки импульсного намагничивания и размагничивания опробованы на постоянных магнитах следующих марок и составов: феррит бария, феррит стронция, феррит, легированный редкоземельными металлами, неодим-железо-бор ("неомакс"), самарий-кобальт, ЮНД, ЮНДК (ални, алнико).

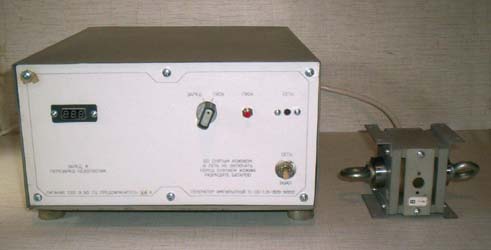

Установка для импульсного намагничивания и частичного размагничивания
постоянных магнитов альнико (ЮНДК) диаметром до 40 мм высотой до 80 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Индуктор для импульсного намагничивания и частичного размагничивания постоянных магнитов альнико (ЮНДК) диаметром до 40 мм высотой до 80 мм

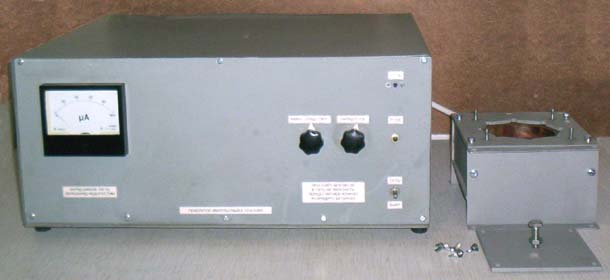

Установка для импульсного намагничивания постоянных магнитов
альнико (ЮНДК) и ферритов диаметром до 35 мм высотой до 80 мм

Генератор мощных импульсов тока однополярный
Магнитный индуктор для импульсного намагничивания и размагничивания постоянных магнитов ЮНД (ЮНДК) или ферритовых диаметром до 35 мм высотой до 60 мм

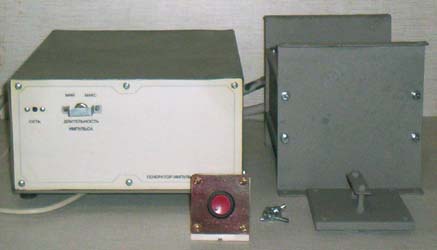

Установка для импульсного намагничивания и полного размагничивания
постоянных магнитов альнико (ЮНДК) и ферритов диаметром до 35 мм высотой до 80 мм

Генератор мощных импульсов тока биполярный
Магнитный индуктор для импульсного намагничивания и размагничивания постоянных магнитов ЮНД (ЮНДК) или ферритовых диаметром до 35 мм высотой до 60 мм

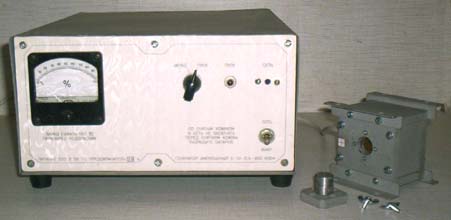

Установка для импульсного намагничивания и частичного размагничивания
постоянных магнитов альнико (ЮНДК) и ферритов диаметром до 35 мм высотой до 80 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Магнитный индуктор для импульсного намагничивания и размагничивания постоянных магнитов ЮНД (ЮНДК) или ферритовых диаметром до 35 мм высотой до 60 мм

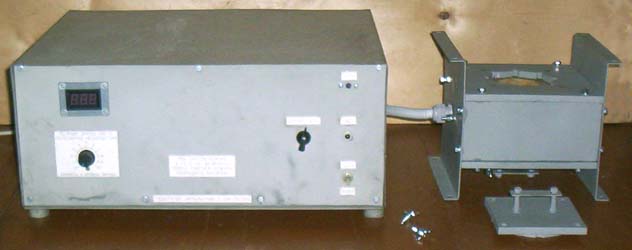

Установка для импульсного намагничивания постоянных магнитов
альнико (ЮНДК) диаметром до 100 мм высотой до 90 мм

Генератор мощных импульсов тока однополярный
Индуктор для импульсного намагничивания и размагничивания постоянных магнитов альнико (ЮНДК) диаметром до 100 мм высотой до 90 мм


Установка для импульсного намагничивания и полного размагничивания
постоянных магнитов альнико (ЮНДК) диаметром до 100 мм высотой до 90 мм

Генератор мощных импульсов тока биполярный
Индуктор для импульсного намагничивания и размагничивания постоянных магнитов альнико (ЮНДК) диаметром до 100 мм высотой до 90 мм


Установка для импульсного намагничивания и частичного размагничивания
постоянных магнитов альнико (ЮНДК) диаметром до 100 мм высотой до 90 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Индуктор для импульсного намагничивания и размагничивания постоянных магнитов альнико (ЮНДК) диаметром до 100 мм высотой до 90 мм


Установка для импульсного намагничивания и частичного размагничивания
постоянных магнитов альнико (ЮНДК) диаметром до 200 мм высотой до 700 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Индуктор для импульсного намагничивания и частичного размагничивания постоянных магнитов альнико (ЮНДК) диаметром до 200 мм высотой до 700 мм


Установка для намагничивания магнитов из ферритов любых
марок, ЮНДК и т. п. диаметром до 35 мм высотой до 60 мм

Генератор мощных импульсов тока однополярный


Установка для намагничивания и полного размагничивания магнитов из
ферритов любых марок, ЮНДК и т. п. диаметром до 35 мм высотой до 60 мм

Генератор мощных импульсов тока биполярный


Установка для намагничивания и частичного размагничивания магнитов из
ферритов любых марок, ЮНДК и т. п. диаметром до 35 мм высотой до 60 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)


Установка для намагничивания магнитов из ферритов любых
марок, ЮНДК и т. п. диаметром до 70 мм высотой до 80 мм

Генератор мощных импульсов тока однополярный
Устройство для импульсного намагничивания и размагничивания ферритовых постоянных магнитов (диаметр до 70 мм, высота до 80 мм)


Установка для намагничивания и полного размагничивания магнитов из
ферритов любых марок, ЮНДК и т. п. диаметром до 70 мм высотой до 80 мм

Генератор мощных импульсов тока биполярный
Устройство для импульсного намагничивания и размагничивания ферритовых постоянных магнитов (диаметр до 70 мм, высота до 80 мм)


Установка для намагничивания и частичного размагничивания магнитов из
ферритов любых марок, ЮНДК и т. п. диаметром до 70 мм высотой до 80 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для импульсного намагничивания и размагничивания ферритовых постоянных магнитов (диаметр до 70 мм, высота до 80 мм)


Установка для намагничивания магнитов состава неодим-железо-бор, самарий-кобальт,
ферритов любых марок, ЮНДК и других диаметром до 25 мм высотой до 12 мм

Генератор мощных импульсов тока однополярный
Устройство для импульсного намагничивания и размагничивания редкоземельных магнитов диаметром до 25 мм высотой до 12 мм


Установка для намагничивания и полного размагничивания магнитов состава неодим-железо-бор,
самарий-кобальт, ферритов любых марок, ЮНДК и других диаметром до 25 мм высотой до 12 мм

Генератор мощных импульсов тока биполярный
Устройство для импульсного намагничивания и размагничивания редкоземельных магнитов диаметром до 25 мм высотой до 12 мм


Установка для намагничивания и частичного размагничивания магнитов состава неодим-железо-бор,
самарий-кобальт, ферритов любых марок, ЮНДК и других диаметром до 25 мм высотой до 12 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для импульсного намагничивания и размагничивания редкоземельных магнитов диаметром до 25 мм высотой до 12 мм


Установка для намагничивания магнитов состава неодим-железо-бор, самарий-кобальт,
ферритов любых марок, ЮНДК и других диаметром до 20 мм высотой до 60 мм

Генератор мощных импульсов тока однополярный
Магнитный индуктор для импульсного намагничивания и размагничивания редкоземельных постоянных магнитов диаметром до 20 мм высотой до 60 мм


Установка для намагничивания и полного размагничивания магнитов состава неодим-железо-бор,
самарий-кобальт, ферритов любых марок, ЮНДК и других диаметром до 20 мм высотой до 60 мм

Генератор мощных импульсов тока биполярный
Магнитный индуктор для импульсного намагничивания и размагничивания редкоземельных постоянных магнитов диаметром до 20 мм высотой до 60 мм


Установка для намагничивания и частичного размагничивания магнитов состава неодим-железо-бор,
самарий-кобальт, ферритов любых марок, ЮНДК и других диаметром до 20 мм высотой до 60 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Магнитный индуктор для импульсного намагничивания и размагничивания редкоземельных постоянных магнитов диаметром до 20 мм высотой до 60 мм


Установка для намагничивания магнитов состава неодим-железо-бор, самарий-кобальт,
ферритов любых марок, ЮНДК и других диаметром до 33 мм высотой до 40 мм



Генератор мощных импульсов тока однополярный
Магнитный индуктор для импульсного намагничивания и размагничивания редкоземельных постоянных магнитов диаметром до 33 мм высотой до 40 мм


Установка для намагничивания и полного размагничивания магнитов состава неодим-железо-бор,
самарий-кобальт, ферритов любых марок, ЮНДК и других диаметром до 33 мм высотой до 40 мм

Генератор мощных импульсов тока биполярный
Магнитный индуктор для импульсного намагничивания и размагничивания редкоземельных постоянных магнитов диаметром до 33 мм высотой до 40 мм


Установка для намагничивания и частичного размагничивания магнитов состава неодим-железо-бор,
самарий-кобальт, ферритов любых марок, ЮНДК и других диаметром до 33 мм высотой до 40 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Магнитный индуктор для импульсного намагничивания и размагничивания редкоземельных постоянных магнитов диаметром до 33 мм высотой до 40 мм


Установка для намагничивания и частичного размагничивания магнитов состава неодим-железо-бор,
самарий-кобальт, ферритов любых марок, ЮНДК и других размером до 45 х 30 х 60 куб. мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Магнитный индуктор для импульсного намагничивания и размагничивания редкоземельных постоянных магнитов объемом до 45 х 30 х 60 куб. мм




Установка для намагничивания блоков из феррита бария, феррита стронция размером до 85 х 65 х 115 мм3

Генератор мощных импульсов тока однополярный
Устройство для импульсного намагничивания и размагничивания ферритовых блоков размером до 85 х 65 х 115 куб. мм


Установка для намагничивания и полного размагничивания блоков
из феррита бария, феррита стронция размером до 85 х 65 х 115 мм
3

Генератор мощных импульсов тока биполярный
Устройство для импульсного намагничивания и размагничивания ферритовых блоков размером до 85 х 65 х 115 куб. мм


Установка для намагничивания и частичного размагничивания блоков
из феррита бария, феррита стронция размером до 85 х 65 х 115 мм
3

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для импульсного намагничивания и размагничивания ферритовых блоков размером до 85 х 65 х 115 куб. мм


Установка для намагничивания блоков из феррита бария, феррита стронция размером до 140 х 90 х 120 мм3

Генератор мощных импульсов тока однополярный
Устройство для импульсного намагничивания и размагничивания ферритовых блоков размером до 140 х 90 х 120 куб. мм


Установка для намагничивания и полного размагничивания блоков
из феррита бария, феррита стронция размером до 140 х 90 х 120 мм
3

Генератор мощных импульсов тока биполярный
Устройство для импульсного намагничивания и размагничивания ферритовых блоков размером до 140 х 90 х 120 куб. мм


Установка для намагничивания и частичного размагничивания блоков
из феррита бария, феррита стронция размером до 140 х 90 х 120 мм
3

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для импульсного намагничивания и размагничивания ферритовых блоков размером до 140 х 90 х 120 куб. мм


Установка для намагничивания магнитной системы динамических головок
с кольцом из феррита бария, феррита стронция диаметром до 170 мм

Генератор мощных импульсов тока однополярный
Устройство для импульсного намагничивания и размагничивания магнитных систем динамических головок с ферритовым кольцом диаметром до 170 мм


Установка для намагничивания и полного размагничивания магнитной системы
динамических головок с кольцом из феррита бария, феррита стронция диаметром до 170 мм

Генератор мощных импульсов тока биполярный
Устройство для импульсного намагничивания и размагничивания магнитных систем динамических головок с ферритовым кольцом диаметром до 170 мм


Установка для намагничивания и частичного размагничивания магнитной системы
динамических головок с кольцом из феррита бария, феррита стронция диаметром до 170 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для импульсного намагничивания и размагничивания магнитных систем динамических головок с ферритовым кольцом диаметром до 170 мм


Установка для намагничивания и частичного размагничивания магнитной системы
динамических головок с кольцом из феррита бария, феррита стронция диаметром до 250 мм

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для импульсного намагничивания и размагничивания магнитных систем динамических головок с ферритовым кольцом диаметром до 250 мм


Установка для шестиполюсного аксиального намагничивания колец из феррита бария, феррита стронция

Вариант 1

Генератор мощных импульсов тока однополярный
Устройство для 6-полюсного аксиального импульсного намагничивания ферритовых колец диаметром до 70 мм

Вариант 2

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для 6-полюсного аксиального импульсного намагничивания ферритовых колец диаметром до 70 мм


Установка для восьмиполюсного аксиального намагничивания колец из феррита бария, феррита стронция

Вариант 1

Генератор мощных импульсов тока однополярный
Устройство для 8-полюсного аксиального импульсного намагничивания ферритовых колец диаметром до 70 мм

Вариант 2

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для 8-полюсного аксиального импульсного намагничивания ферритовых колец диаметром до 70 мм


Установка для восьмиполюсного радиального намагничивания колец из феррита бария, феррита стронция

Генератор мощных импульсов тока однополярный
Устройство для 8-полюсного радиального импульсного намагничивания ферритовых колец диаметром до 25 мм
Устройство для 8-полюсного радиального импульсного намагничивания ферритовых колец диаметром до 33 мм


Установка для многополюсного намагничивания магнитных стикеров

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для многополюсного импульсного намагничивания магнитных стикеров размером до 60 х 80 кв. мм (ширина полюса 8 мм)


Установка для одноосного реверсивного намагничивания полюсов
ротора электрического генератора на постоянных магнитах

Вариант 1

Генератор мощных импульсов тока однополярный
Устройство для импульсного одноосного реверсивного намагничивания полюсов ротора электрического генератора на постоянных магнитах

Вариант 2

Генератор мощных импульсов тока (емкостной накопитель энергии)
Устройство для импульсного одноосного реверсивного намагничивания полюсов ротора электрического генератора на постоянных магнитах


Установка для намагничивания роторов магнето

Вариант 1

Генератор мощных импульсов тока однополярный
Универсальный двухкатушечный электромагнит изменяемой конфигурации

Вариант 2

Генератор мощных импульсов тока (емкостной накопитель энергии)
Универсальный двухкатушечный электромагнит изменяемой конфигурации


Установка для намагничивания и размагничивания роторов магнето

Генератор мощных импульсов тока биполярный
Универсальный двухкатушечный электромагнит изменяемой конфигурации


Установка для импульсного диаметрального намагничивания РЗМ-роторов
турбодетандеров диаметром до 35 мм и их частичного размагничивания

Генератор мощных импульсов тока (емкостной накопитель энергии)
Магнитный индуктор для импульсного диаметрального намагничивания РЗМ-роторов турбодетандеров диаметром до 35 мм и их размагничивания


Производится разработка новых установок импульсного намагничивания и размагничивания.

Ссылки:

  1. Методика измерения внутреннего сопротивления источника питания
  2. Мишин Д. Д. Магнитные материалы: Учеб. пособие. - М.: Высш. школа, 1981 - 335 с., ил.
  3. Нестерин В. А. Оборудование для импульсного намагничивания и контроля постоянных магнитов. - М.: Энергоатомиздат, 1986. - 88 с.: ил.
  4. Постоянные магниты: Справочник / Альтман А. Б., Герберг А. Н., Гладышев П. А. и др.; Под ред. Ю. М. Пятина. - 2-е изд., перераб. и доп. - М.: Энергия, 1980. - 488 с., ил.
  5. Преображенский А. А., Бишард Е. Г. Магнитные материалы и элементы: Учебник для студ. вузов по спец. "Полупроводники и диэлектрики". - 3-е изд., перераб. и доп. - М.: Высш. шк., 1986. - 352 с.: ил.
  6. Приборы для измерения магнитных полей

Словарь терминов:

  • Ални, альни (англ. Alni) - магнитотвердый сплав алюминия, никеля и железа, получаемый методами литья или порошковой металлургии. Свойства и обозначение зависят от соотношения элементов и способа получения. Применяется для изготовления постоянных магнитов. См. также ЮНД, ЮНДК.
  • Алнико, альнико (англ. Alnico) - магнитотвердый сплав алюминия, никеля, кобальта и железа, получаемый методами литья или порошковой металлургии. Свойства и обозначение зависят от соотношения элементов и способа получения. Применяется для изготовления постоянных магнитов. См. также ЮНД, ЮНДК.
  • Амплитуда импульса - максимальное абсолютное значение величины, конкретизирующей импульс.
  • Генератор импульсов - прибор или устройство для создания последовательности импульсов.
  • Длительность импульса - длительность интервала времени, в течение которого величина, конкретизирующая импульс, имеет ненулевое значение.
  • Импульсный генератор - генератор импульсов напряжения или тока.
  • Магнитная индукция - вектор, численно равный пределу отношения силы, действующей со стороны магнитного поля на элемент проводника с электрическим током, к произведению тока и длины элемента проводника, если длина этого элемента стремится к нулю, а элемент так расположен в поле, что этот предел имеет наибольшее значение, и направленный перпендикулярно к направлению элемента проводника и к направлению силы, действующей на этот элемент со стороны магнитного поля, причем из его конца вращение по кратчайшему расстоянию от направления силы к направлению тока в элементе проводника должно быть видно происходящим против часовой стрелки.
  • Намагничивание - воздействие на образец магнитным полем, вследствие которого у образца появляется отличная от нуля остаточная намагниченность.
  • Неодим-железо-бор (англ. Ne-Fe-B) - магнитотвердый материал на основе соединения железа, неодима и бора состава Nd2Fe14B, Nd3Fe16B, Nd4Fe28B3.
  • Постоянный магнит - объект, создающий магнитное поле за счет собственных внутренних элементарных электрических токов, текущих без использования внешнего источника энергии в составляющем объект материале.
  • Размагничивание - процедура, позволяющая уменьшить остаточную намагниченность образца до таких значений, когда ею можно пренебречь.
  • Самарий-кобальт (англ. Sm-Co) - магнитотвердый материал на основе интерметаллического соединения самария и кобальта состава SmCo5. В обозначении марки (например, КС37) буквы обозначают состав (К - кобальт, С - самарий), а число (37) - процентное содержание самария.
  • Тесламетр (гауссметр) - прибор для измерения магнитной индукции.
  • Феррит - двойной окисел состава MeO·Fe2O3, где Me - металл (например, Ni - никель, Mn - марганец, Ba - барий, Co - кобальт, Sr - стронций), а Fe2O3 - окись железа.
  • Феррит бария - магнитотвердый материал на основе окислов железа и бария состава BaO·6Fe2O3. В обозначении марки (например, 19БА190) первое число (19) обозначает энергетическое произведение (в кА·Тл/м), первая буква - состав феррита (Б - бариевый), вторая буква - свойства (А - анизотропный, И - изотропный), второе число (190) - коэрцитивную силу по намагниченности (в кА/м).
  • Феррит кобальта - магнитотвердый материал на основе окислов железа и кобальта состава CoO·6Fe2O3. В обозначении марки (например, 10КА165) первое число (10) обозначает энергетическое произведение (в кА·Тл/м), первая буква - состав феррита (К - кобальтовый), вторая буква - свойства (А - анизотропный, И - изотропный), второе число (165) - коэрцитивную силу по намагниченности (в кА/м).
  • Феррит стронция - магнитотвердый материал на основе окислов железа и стронция состава SrO·6Fe2O3. В обозначении марки (например, 28СА250) первое число (28) обозначает энергетическое произведение (в кА·Тл/м), первая буква - состав феррита (С - стронциевый), вторая буква - свойства (А - анизотропный, И - изотропный), второе число (250) - коэрцитивную силу по намагниченности (в кА/м).
  • ЮНД, ЮНДК - отечественное обозначение группы магнитотвердых сплавов на основе железа, алюминия, никеля, кобальта с легирующими добавками, получаемых методами литья (сплавы ЮНД, ЮНДК) или порошковой металлургии (металлокерамические сплавы ММК). Буквы в обозначении марки сплава обозначают: Ю - алюминий, Н - никель, Д - медь, К - кобальт, Б - ниобий, С - кремний, Т - титан, а цифры - процентное содержание элемента (железо не обозначается). Применяются для изготовления постоянных магнитов. См. также ални, алнико.
  • 29.11.2005
    18.02.2006
    01.08.2006
    04.08.2007
    25.02.2010
    02.12.2012
    05.09.2013
    31.10.2013
    06.12.2013
    19.11.2014
    16.12.2015
    08.11.2016
    16.01.2017
    05.03.2017
    10.08.2017


    Альтернативные источники энергии
    Компьютеры и Интернет
    Магнитные поля
    Механотронные системы
    Перспективные разработки
    Электроника и технология

    Главная страница































    Hosted by uCoz
