Приборы для измерения магнитных полей

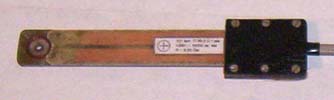

Аналоговый импульсный тесламетр с датчиком Холла типа ПХЭ для измерения индукции магнитного поля

Диапазон измеряемых значений магнитной индукции 0 ... +5000 мТл, девять поддиапазонов, индикатор полярности (постоянное, переменное, импульсное магнитное поле).

Аналоговый тесламетр с датчиком Холла типа ПХЭ для измерения индукции магнитного поля

Диапазон измеряемых значений магнитной индукции 0 ... +2000 мТл, шесть поддиапазонов, индикатор полярности (постоянное и переменное магнитное поле).

Цифровой тесламетр с датчиком Холла ДХК-0.5А для измерения индукции магнитного поля

Диапазон измеряемых значений магнитной индукции 0 ... +1999 мТл (3 1/2 цифры и индикатор полярности) (постоянное магнитное поле).

Цифровой тесламетр с датчиком Холла типа ПХЭ для измерения индукции магнитного поля

Диапазон измеряемых значений магнитной индукции 0 ... +1999 мТл (3 1/2 цифры и индикатор полярности) (постоянное и переменное магнитное поле).

Цифровой микротесламетр с магниторезистивным датчиком HMC1022 для измерения индукции слабых магнитных полей

Диапазон измеряемых значений магнитной индукции 0 ... +199.9 мкТл (3 1/2 цифры и индикатор полярности) (постоянное и переменное магнитное поле).

Цифровой пешеходный двухкоординатный магнитометр-градиентометр с магниторезистивными датчиками HMC1022

Диапазон измеряемых значений величины индукции постоянного магнитного поля 0 ... +199.9 мкТл (3 1/2 цифры и индикатор полярности) (четыре канала - два датчика и две взаимноортогональных компоненты), диапазон измеряемых значений градиентов взаимноортогональных компонент индукции постоянного магнитного поля 0 ... +199.9 мкТл/м.

Тесламетры предназначены для измерения и контроля индукции магнитного поля постоянных магнитов или магнитных систем, амплитуды индукции импульсных магнитных полей (например, в установках намагничивания и размагничивания постоянных магнитов [8]). В качестве первичного преобразователя используются датчики Холла [3, 4]. Цифровой микротесламетр предназначен для оперативного измерения и контроля магнитного поля Земли, полей рассеяния постоянных магнитов и магнитных систем, измерения магнитных полей рассеяния транспортируемых грузов, контроля магнитной обстановки, при конструировании и ремонте магнитных систем и устройств с постоянными магнитами, оценки качества размагничивания стальных изделий [9]. В качестве первичного преобразователя используется магниторезистивный датчик фирмы Honeywell [2]. Цифровой пешеходный двухкоординатный магнитометр-градиентометр предназначен для оперативного измерения и контроля величины индукции постоянного магнитного поля (сопоставимого с магнитным полем Земли), а также градиента магнитной индукции. В качестве первичного преобразователя используются два магниторезистивных датчика фирмы Honeywell [2].

Магнитно-механический указатель-индикатор магнитных полюсов и направления магнитного поля

Магнитно-механический указатель-индикатор магнитных полюсов предназначен для оперативного определения магнитных полюсов постоянных магнитов, направления постоянного магнитного поля, наличия переменного магнитного поля, разделения намагниченных, ненамагниченных и немагнитных объектов.

Помимо прямых измерений магнитной индукции (и ее градиента), приборы могут применяться для создания измерительных установок и комплексов, например:

1. Комплекс для измерения остаточной магнитной индукции постоянных магнитов с прямоугольной петлей гистерезиса

Комплекс состоит из тесламетра и программы A_Magnet [1]. Измерять остаточную магнитную индукцию образцов постоянных магнитов с высокой коэрцитивной силой (прямоугольной петлей гистерезиса) можно, не создавая замкнутую магнитную цепь. Достаточно измерить с помощью тесламетра величину магнитной индукции в характерной для образца заданной формы точке. Например, для цилиндрического магнита - в центре торца, для кольцевого - в центре отверстия. Затем с помощью программы A_Magnet по измеренному значению магнитной индукции в характерной точке рассчитывается остаточная индукция следующим образом. Вначале в программе по заданным размерам образца и при значении остаточной индукции, равном 1 Тл, производится расчет величины магнитной индукции в характерной точке, где проводились измерения. Измеренное значение делится на рассчитанное, при этом получается величина остаточной индукции образца.

2. Установки для изучения топографии магнитного поля

2.1. Установка состоит из поворотного столика [6] и тесламетра. Она позволяет снимать топографию осесимметричных магнитных систем вручную. Автоматизировать измерения можно, если подключить датчик угла поворотного столика и внешний выход тесламетра к двухкоординатному самописцу или через блок АЦП к компьютеру.

2.2. Установка на основе фрезерного станка и тесламетра [7] позволяет вручную проводить сканирование магнитных полей по трем прямоугольным координатам, а при использовании поворотного стола - в цилиндрической системе координат.

3. Магнитный гистериограф для изучения свойств магнитных материалов

Гистериограф может быть собран из малогабаритного электромагнита [5] с блоком питания и двух тесламетров, имеющих внешний выход, который подключается к двухкоординатному самописцу или к компьютеру через блок АЦП-ЦАП. С помощью гистериографа можно снимать петли гистерезиса магнитных материалов и находить значения остаточной индукции, коэрцитивной силы и другие параметры. Для взвешивания образцов могут использоваться электронные весы [10].

Ссылки:

  1. A_Magnet: Программа-калькулятор индукции магнитного поля кольцевого (цилиндрического) магнита методом эквивалентного соленоида
  2. http://www.honeywell.ru (сайт фирмы Honeywell)
  3. Датчик Холла ДХК-0.5А для измерения величины магнитной индукции
  4. Датчик Холла ПХЭ606118В для измерения величины магнитной индукции
  5. Малогабаритный электромагнит для получения постоянного однородного магнитного поля с магнитной индукцией до 1.5 Тл
  6. Поворотный столик с датчиком угла поворота для изучения топографии магнитного поля
  7. Сканирование магнитных полей (магнитное сканирование)
  8. Установки импульсного намагничивания и размагничивания постоянных магнитов
  9. Установки и устройства для размагничивания стали
  10. Электронные рычажные весы (диапазон -1999 ... +1999 мг, разрешение 1 мг)
